1、影像設備選型
根據預定成像方案選擇手術室使用需求的成像系統（血管造影、CT、MRI）和輔助設備分配手術室設備。以術中CT、術中DSA組合的多學科多模態成像方案為例，推薦設備配置。

（1）DSA選型
目前以DSA血管造影機安裝方式主要分為懸吊式、落地式、落地移動式、雙翼組合式。
1）懸吊式，需考慮固定架的水平度，頂部承重要求，DSA安裝位置與燈、床、塔的配合，對凈化施工的影響。不能采用通常的設計和安裝方式進行施工，必須考慮到DSA懸吊位對手術間頂層空間的影響。
2）采用落地和移動式，需考慮樓板基礎承重，提前考慮基座加固，地面線組預埋，DSA的安裝位置與燈、床、塔的相對位移，但對凈化的施工影響不大。如西門子的ARTIS Phono DSA，全天花板無線設計，所有管線均來自于底座，機架運動擺脫機架管線的束縛，頂層空間可以做到完全釋放。
3）落地移動式對結構要求低，對復合手術室建造影響小。但是對地面硬度和水平度有特殊要求，要求水平誤差<3mm。
4）另外重點關注是否滿足凈化級別要求，根據設備參數制定輻射防護方案，選擇配套手術床（要求手術床與DSA設備聯動）。
（2）CT選型

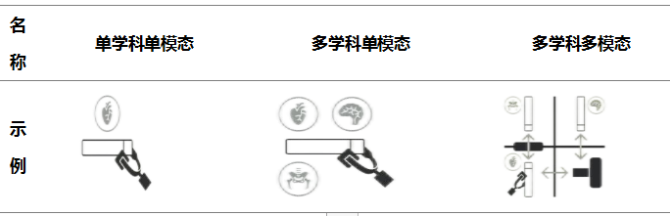

術中CT可分為固定式和移動式。我院在項目規劃為多學科多模態，所以選擇滑軌CT與DSA組合?；塁T的設備能夠在專用軌道上平穩水平移動，無須手術床（檢查）移動，便于匹配各類品牌手術專用床。在與術中DSA組合手術和獨立手術兩種模式切換，中間隔離門凈空應該≥2800mm，需考慮防護折疊門。中間采用折疊防護門進行隔離。
滑軌CT需在地面和天吊鋪設軌道，地面軌道用于主機滑動，天吊軌道用于線纜箱滑動，需前期在地面進行軌道預埋及承載設計；復合手術室的術中CT對孔徑要求較高，孔徑宜≥80cm為宜，為保證成像效率和效果，有效探測器排數建議≥32排；要求機架密閉性、機體溫度、冷卻系統需滿足凈化級別要求，避免影響手術室環境。
如術中CT需用于常規診斷，可將CT室獨立設置，并設單獨設置對外通道。設置凈化區緩沖間，提高CT使用效率。
2、工作動線設計
工作動線設計是指確定主要手術室和相鄰手術室之間的工作流程模式，復合手術室的醫療流程應符合GB50333《醫院潔凈手術部建筑技術規范》的要求。按手術室工作動線確定手術間、操作間、設備間、輔助用房以及通道的布局和面積，然后對手術室內的設備、門窗等進行布局。
（1）動線設計
復合型潔凈手術室工程包括手術間、操作間、設備間、示教室、會議室、家屬談話間等，手術室動線布局包括患者進線、患者出線；潔凈材料進線，污染材料出現；工作人員進線，工作人員出線。通過動線布局確定各個房間布局。其中設計重點包括：
1）手術間：手術室要安裝吊塔、無影燈、腔鏡設備、存儲視頻會議設備，還要考慮DSA的運動范圍，因此手術間的最小面積應不小于60㎡，推薦大于70㎡。
2）操作間：操作及控制件，推薦面積為10-12㎡。
3）設備間：設備室內機房，推薦面積為12㎡。
4）準備間：手術準備間，推薦面積為12-14㎡。
5）儲藏室推薦面積為12-18㎡。
6）其他房間面積按實際空間及需求確定。因此1間完美的復合手術室總面積約為120㎡。
（2）手術室布局
手術室室布局是指對影像設備、手術床、門窗、手術設備的位置進行確定。首先根據手術開展需要對影像設備和手術床的基座位置、停機位、安全工作范圍進行確定。復合手術初始設計方案參考見下圖。按以下原則對布局進行優化。

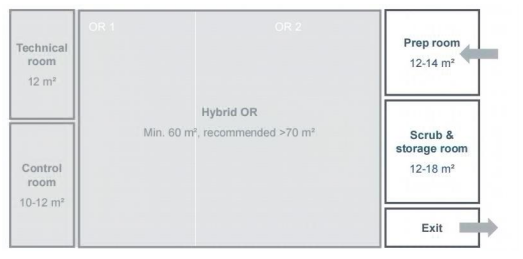

復合手術室面積布局：

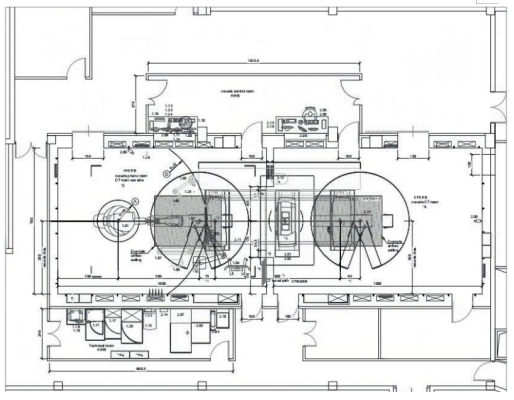

復合手術室室內方案設計：

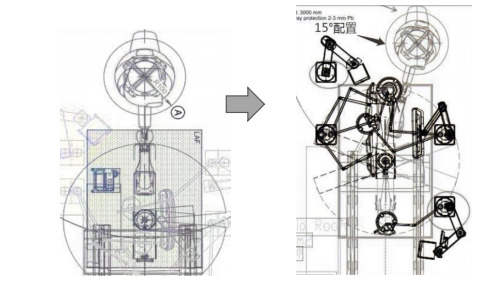

1）落地式術中DSA 15°放置原則。是指DSA工作機位中軸線與手術床中軸線呈15°夾角。此原則設置在神經外科手術時，有較大的的空間在患者后方開展手術；對于麻醉醫生有較大的空間擺放麻醉機和麻醉車以及移動式鉛屏風。

2）非必要的懸臂盡量在影像設備（特別是DSA）活動單位之外，且大臂的地步空高應≥2520mm。DSA最大活動點距離墻壁距離建議≮45mm，以確保人員和設備安全。
3）當DSA手術室內手術床旋轉180°使用CT時，需有手術燈能使用，以及有可替換的吊塔充當麻醉臂，供麻醉機使用。
4）手術床兩側需有熒幕懸臂，讓醫生無論站在手術床哪側都有可查看影像。
5）通常手術室的潔凈度是100級，則控制室1000級。所以手術室進入控制室的防護門須往控制室開啟，讓開門瞬間潔凈空氣流向控制室。控制室門與無菌墻板平齊，避免污染空氣在此區域殘留。
3、凈化空調系統設計

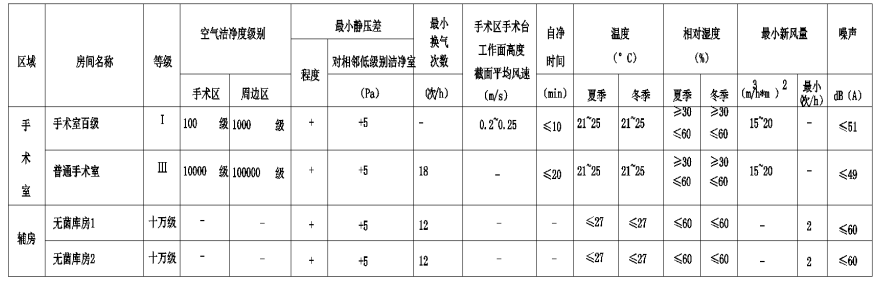

凈化空調系統的建設應滿足《醫院潔凈手術部建筑技術規范》，對手術室的溫度、濕度及潔凈度進行嚴格的控制，保證手術室內溫度為21~25℃，相對濕度為30%~60%，通過初效、中效、高效三級空氣過濾器，通過手術室末端的送風天花實現百級層流凈化，滿足開放手術的要求。潔凈區域?qū)εc其相通的低潔凈級別區域應并保證最小靜壓差﹢5Pa。在設計時還應充分考慮手術區手術臺工作面高度界面平均風速0.2~0.25m/s，見表。此外，風管的排布應綜合考慮吊塔、無影燈的吊架和術中CT天花電纜組件布局。

在調整和整合空調系統，確保在任何情況符合有效的層流標準和無菌工作條件方面有以下建議：
1）衛生考慮氣流-混合流量（ISO7級）推薦用于植入小植入物喉、耳、鼻手術、心導管微創血管造影和無菌體腔的內鏡檢查。
2）衛生考慮氣流-單向血流（ISO6或5類）也稱為LAF（層流），推薦用于骨科和創傷外科神經外科，感染風險特別高心血管外科移植手術。
4、吊頂設備布局
選擇好所有吊頂安裝的設備（手術燈、吊塔）,并確定適當?shù)奈恢茫源_保所有設備之間的有效交互，合理空間規劃。重點考慮吊頂設備對層流的影響；頂部空間和承重的考慮；對手術室的照明和控制裝置進行選擇和定位。
5、電氣設計
電氣設計包括手術室、麻醉恢復室、相應配套潔凈走廊、潔凈輔助用房的供配電、照明，以及手術室室內、麻醉恢復室等電位、凈化設備接地系統。設計規范包括《醫療建筑電氣設計規范》、《醫院潔凈手術部建筑技術規范》、《綜合醫院建筑設計規范》等。重點：手術室用電設備為一級負荷，采用雙電源供電，一用一備自動切換；雙電源由上級配電箱考慮。手術室配電箱采用隔離變壓器和UPS后備電源（UPS供電90min以上），麻醉恢復室配電箱設置UPS后備電源，保障供電可靠性，出現電源故障保證不斷電。
6、氣體設計
復合手術室應配置氧氣、真空吸引、壓縮空氣、二氧化碳、氧化亞氮、氮氣、氬氣、麻醉廢氣排放以及其他特殊醫用氣體。醫用氣體應符合GB50333《醫院潔凈手術部建筑技術規范》和GB50751《醫用氣體工程技術規范》的要求。以我院復合手術室設計為例，設計氣體包括氧氣、壓縮空氣、負壓吸引、笑氣（備用）、二氧化碳、廢氣排放。其中NO2和CO2采用2*2匯流排設計，麻醉氣體排放系統采用雙泵增壓設計。
7、內部裝飾設計
內部裝飾設計包括樓地面、墻面、天花、門窗、輻射屏蔽、消防設計等綜合設計。
（1）地面設計
重點需考慮承重、地面水平度、地面防靜電、地面警示標線設計。DSA（落地式或者移動式）、CT（落地式或者滑軌式）、手術床、滑動防護門的基座承重。設計中必須對整體地面基礎承重進行復核，以西門子落地式ARTIS pheno和滑軌CTSOMATOM Confidence為例：設備基座要求R100mm范圍，承重1700kg，手術床承重450kg，在CT滑動區域承重要求為2200kg。同時要求DSA、手術床、CT滑動區域的水平度誤差不高于±2mm。設計中須綜合考慮整體輻射防護要求、基礎承重、地面硬度要求，比如室內區域采用30mm硫酸鋇混凝土+100mm的C30混凝土找平，外圍區域采用此區域采用130mm陶粒輕質混凝土找平。復合手術室室內屬于復雜電氣環境，為保障人員生命安全和防止靜電對設備運行的影響，手術室地面采用自流平處理后，表面鋪貼2mm厚靜電耗散型橡膠材料。
（2）手術室墻面、天花設計
應符合《醫院潔凈手術部建筑技術規范》要求，手術室內的墻板和頂面天花需采用高標準防銹處理、抗菌、抗震、隔音、抗紫外線、耐久、不易集塵、抗藥品、抗酸堿、高硬度的裝飾板材做成防菌墻面。我院該項目采用模塊化結構，可以減少現場施工難度、未來手術室改造和技術升級所需的時間和成本。
（3）防護設計
CT、DSA復合手術室射線防護應符合GBZ130《放射診斷放射防護要求》的要求。復合手術室內安裝DSA，根據DSA的最大射線劑量，一般設計防護為3mmPb，在手術間的墻面和房頂、地面(若不是在一樓)都要用鉛皮、鉛板或硫酸鋇混凝土回填進行防護，保證沒有射線泄露。手術室內的門、窗的的采用同防護標準的防護門窗。操作間和手術間之間的觀察窗應在1.5m×3m左右。
（4）消防設計
復合手術室消防應符合GB50016《建筑設計防火規范》和GB50333《醫院潔凈手術部建筑技術規范》的要求。參照《醫院潔凈手術部建筑技術規范》第9條，手術室內不設噴淋，僅裝煙感，且消防水管不宜橫穿手術室天花之上，如無法避免，應采取相應措施，保證水管密封不得發生滲漏。
（5）控制系統
采用數字一體化控制系統，以簡化或保障手術室內部圖像處理、數據處理、人員交互、設備控制功能。具體包括通過國際的標準協議實現對燈、床、塔、電外科設備的一體化控制，與影像設備（DSA、CT）聯動運行；整合手術室內和院內其他患者數據庫、流媒體視頻、音頻；視頻信號和文本信息可發送到與數字化系統連接的任何顯示屏顯示；手術室內高清視頻流、音頻記錄并存儲；與醫院信息系統交換數據，在手術室內顯示患者病史；手術過程同時雙向交流交互及遠程診斷。
（6）與醫院系統融合
手術室控制系統必須與醫院信息系統（PACS、HIS、LIS等）融合，實現病人信息的存儲、傳輸、調閱以及互通。信息整合系統也是復合手術室實現數字化、圖像實時傳遞、外圍設備的一體化控制等功能最重要的組成部分。如果信息整合系統的信號傳遞數量和傳遞方式設計不合理、不到位，就不能為臨床術者提供實時方便的手術環境，失去了復合手術室的意義，復合手術室信號整合系統的信號拓撲結構是設計的重點。
